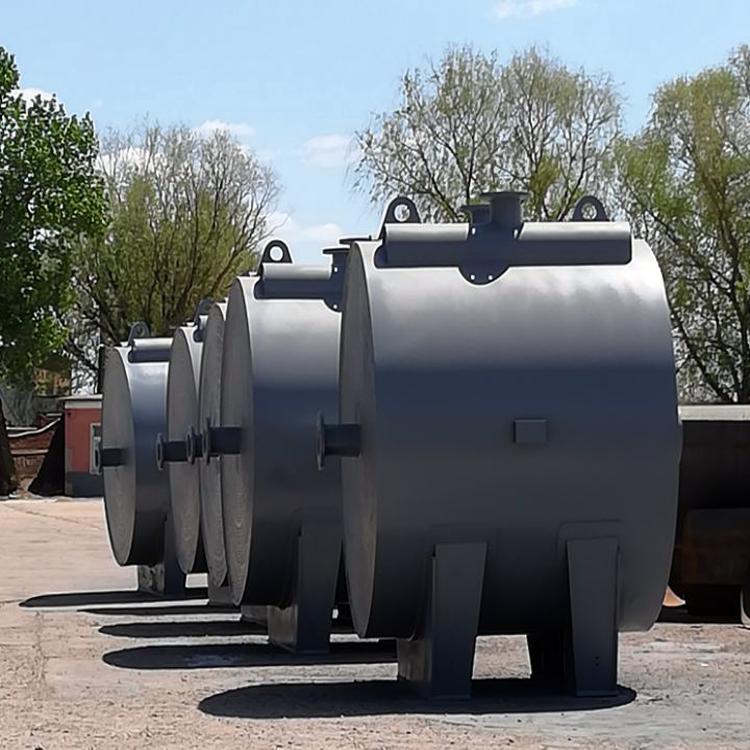

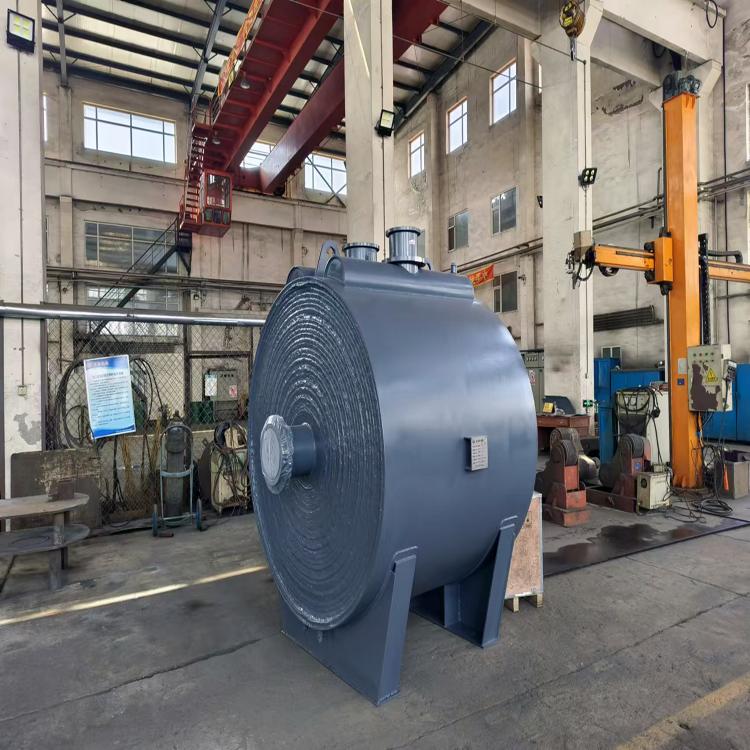

卧式螺旋板式换热器 (板式)

　　螺旋板式换热器是一种高效换热设备，适用汽-汽、汽-液、液-液，对流传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

　　螺旋板式换热器结构及性能

　　1、本设备由两张钢板卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增加了换热效果，即使两种小温差介质，也能达到理想的换热效果。

　　2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率时均匀的，液体在设备内流动没有打的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

　　3、Ⅰ型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

　　4、Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。

　　5、Ⅲ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

　　6、螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa（系指单通道能承受的***大工作压力）。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。

　　7、单台设备不能满足适用要求时，可以多台组合使用，但组合时必须符合下列规定：

　　并联组合、串联组合，设备和通道间距相同。混合组合：一个通道并联，一个通道串联。

　　吉林省四平市东方换热设备制造厂（国企事业单位）。设计制造的板式换热器产品可应用的物料非常广泛，从普通的民用、工业用水到高粘度的流体；从卫生要求较高的食品流体、医药流体到具有很强腐蚀程度的化工介质；从非常洁净的液态物料到含有少量纤维的液体。目前已经广泛应用于石油、化工、冶金、矿山、电力、核电、集中供热、船舶、医药、食品、化纤、轻纺和造纸等行业。
